Frequenzzähler mit Mini LCD

Kurzbeschreibung
Einfacher Frequenzzähler kleiner als eine Streichholzschachtel. Z.B. zum Nachrüsten vorhandener Empfänger, wenn nur wenig Platz vorhanden ist. Display wird über Fine Pitch Connector angeschlossen. Der HF-Verstärker und Vorteiler sind in einem PLL IC der Firma AD.  Eingangsbuchse hat SMA-Norm. Programmierstecker für Mikrocontroller ist ebenfalls vorhanden.

Status

noch in der Entwicklung

Schaltplan

Bestückungsplan

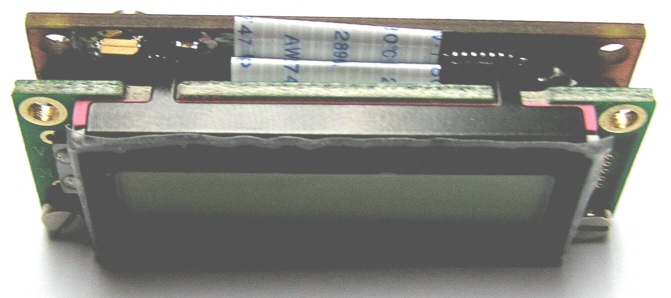

Vorderseite

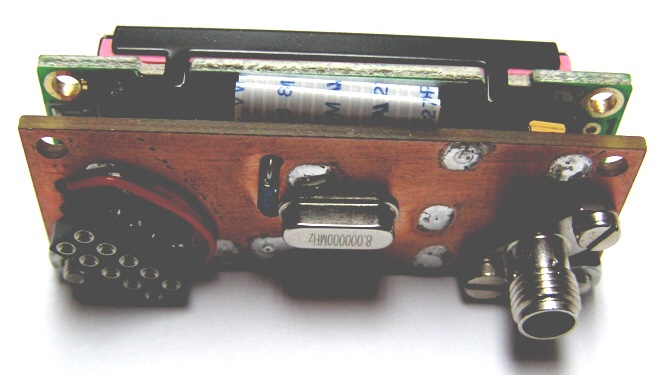

Rückseite

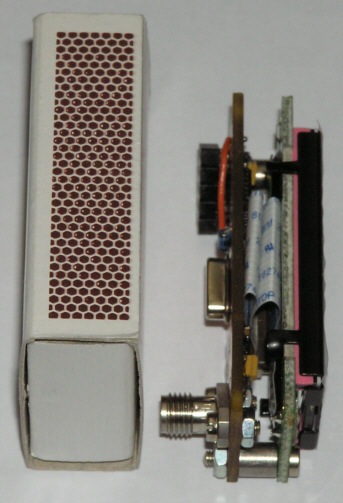

Vergleich mit einer Streichholzschachtel
